本科生实验报告

实验课程: 操作系统原理实验

任课教师: 刘宁

实验题目:保护模式

专业名称: 计算机科学与技术

学生姓名:罗弘杰

学生学号: 22336173

实验地点: 实验中心D503

实验时间: 2024/4/12

实验资料：lab3 · NelsonCheung/SYSU-2023-Spring-Operating-System - 码云 - 开源中国 (gitee.com)

实验要求

学习从LBA和C/H/S的磁盘寻址方式，以及使用IO和中断实现的磁盘读取

学习进入保护模式的方式

学习gdb调试源码级程序

实验任务

复现example1, 说说怎么做并截图

在example1的基础上将LBA28的寻址方式改为CHS，同时给出逻辑扇区号向CHS的转换公式

利用gdb进行实验资料例子2的debug分析

实验过程

任务一

在实验资料的基础上编写Mbr和bootloader.asm，mbr负责加载bootloader，bootloader的任务是打印字符。

我的理解是：操作系统为了性能需求，启动时只会自动加载512B的MBR, 其余磁盘操作由MBR内容管理和控制

过程：

编写bootloader.asm和mbr.asm两个文件，然后编译为可执行文件

写入到虚拟机的磁盘上，mbr.asm写的位置时0号扇区，数量为1，bootloader为扇区1，数量为5.

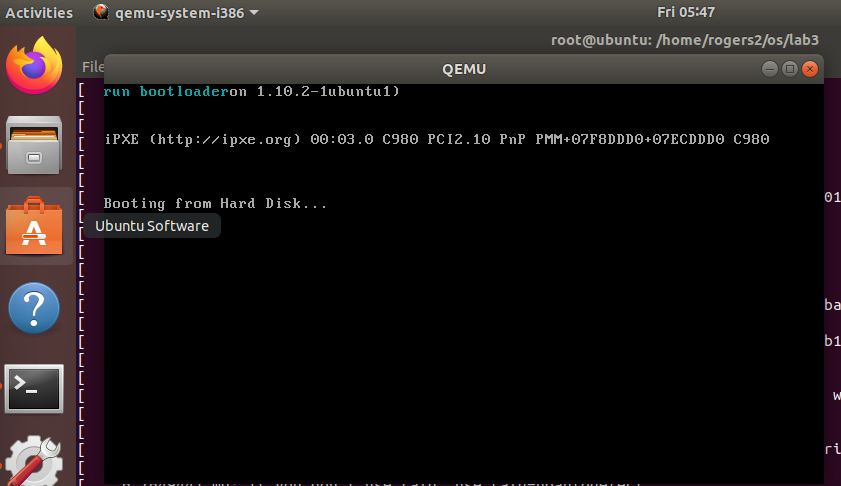

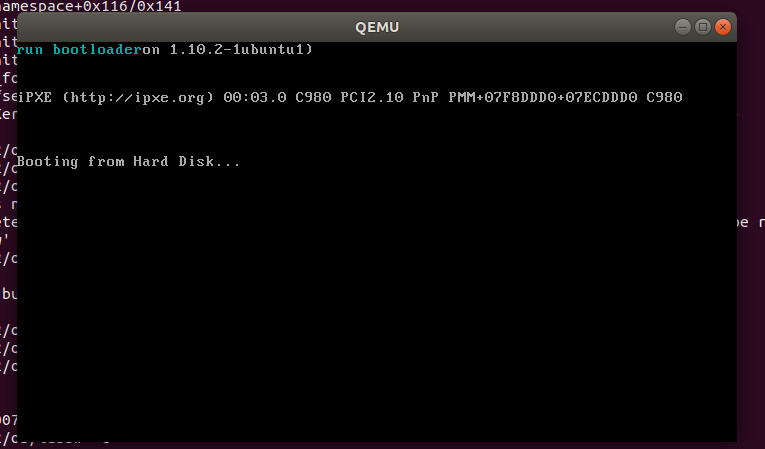

然后使用QEMU命令启动虚拟机

任务二

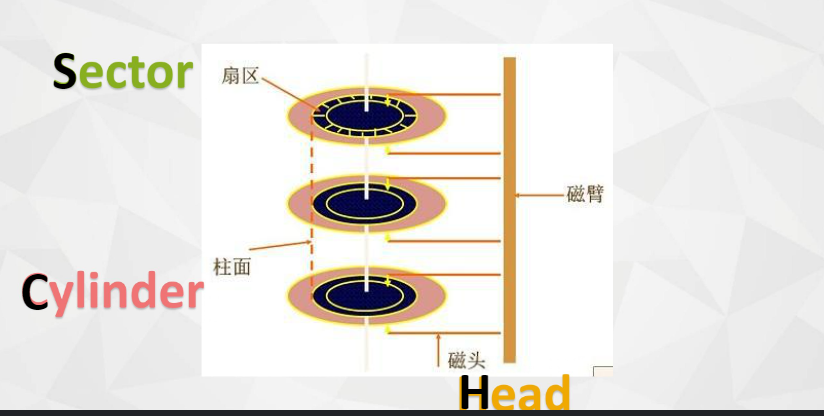

先复习磁盘工作原理：

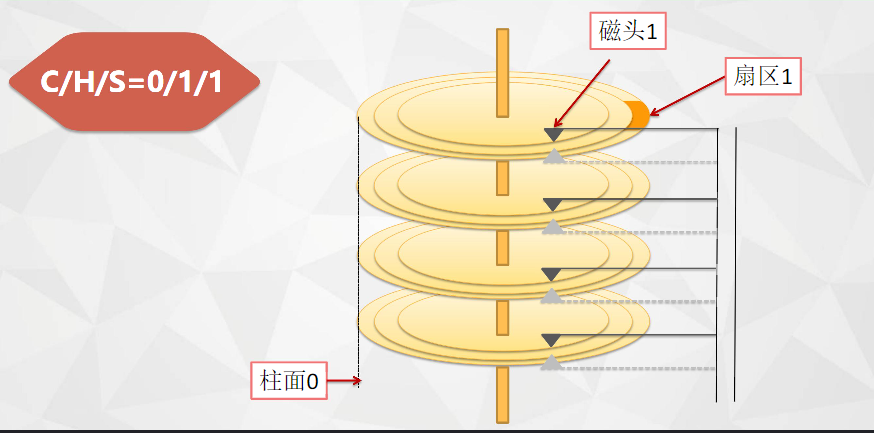

磁盘空间 \(Space = c *s *h *512(扇区容量)\) 先确定柱面，在柱面上确定磁头，在磁头确定的磁道上找到扇区

编号差异：LBA规则的扇区编号从0开始，但是C/H/S的编号从1开始，从CHS到LBA转换要-1.

CHS->LBA \(LBA = (c*HPC+h)*SPT+s-1\) HPC是每个柱面的磁头数目，SPT是每个磁道上的扇区总数

由此可推出反变换公式：

C = LBA //(HPC * SPT) #注意是整除
H = [(LBA +1)//每磁道扇区总数SPT]mod HPC
S = (LBA +1）% 每磁道扇区总数SPT

在例一中，读取的LBA从1-5，HPC为18， SPT为63，所以柱面是0，磁道也是0， S从1递增到6；并根据中断读取的参数要求重新编写mbr_chs.asm,编译以后在qemu上运行

mov ax, 2                ; 物理扇区第2位
load_bootloader:
    call asm_read_hard_disk  ; 读取硬盘
    inc ax
    cmp ax, 5
    jle load_bootloader
jmp 0x0000:0x7e00        ; 跳转到bootloader

jmp $ ; 死循环

asm_read_hard_disk:
; 从硬盘读取一个逻辑扇区

; 参数列表
; ax=起始扇区号

; 返回值
; bx=bx+512
; ax=ax+1
    mov dl, 80h
    mov dh, 0; 磁头号
    mov ch, 0; 柱面号
    mov cl, al; 扇区号


    mov ah, 2; 功能号
    mov al, 1; 扇区数
    int 13h; 调用int 13h中断

    add bx, 512; bx=bx+512, 读取下一个扇区
    ret

在这里逻辑扇区和物理扇区编号的差异是要注意的细节（逻辑从0开始，物理从1开始），然后按照任务1的方式，再编译并写入磁盘，启动qemu

实现相同的功能。

任务三

复现实验资料中进入保护模式的程序，然后使用gdb调试。

首先编写boot.inc的头文件

; 常量定义区
; _____________Loader_____________
; 加载器扇区数
LOADER_SECTOR_COUNT equ 5
; 加载器起始扇区
LOADER_START_SECTOR equ 1
; 加载器被加载地址
LOADER_START_ADDRESS equ 0x7e00
; _____________GDT_____________
; GDT起始位置
GDT_START_ADDRESS equ 0x8800  ; gdt表的起始位置

然后重新编写bootloader.asm，在输出字符后进入保护模式

%include "boot.inc"
[bits 16]
mov ax, 0xb800 ;显存段地址
mov gs, ax
mov ah, 0x03 ;青色
mov ecx, bootloader_tag_end - bootloader_tag
xor ebx, ebx
mov esi, bootloader_tag
output_bootloader_tag:
    mov al, [esi]
    mov word[gs:bx], ax
    inc esi
    add ebx,2
    loop output_bootloader_tag

;空描述符
mov dword [GDT_START_ADDRESS+0x00],0x00
mov dword [GDT_START_ADDRESS+0x04],0x00

;创建描述符，这是一个数据段，对应0~4GB的线性地址空间
mov dword [GDT_START_ADDRESS+0x08],0x0000ffff    ; 基地址为0，段界限为0xFFFF
mov dword [GDT_START_ADDRESS+0x0c],0x00cf9200    ; 粒度为4KB，存储器段描述符

;建立保护模式下的堆栈段描述符
mov dword [GDT_START_ADDRESS+0x10],0x00000000    ; 基地址为0x00000000，界限0x0
mov dword [GDT_START_ADDRESS+0x14],0x00409600    ; 粒度为1个字节

;建立保护模式下的显存描述符
mov dword [GDT_START_ADDRESS+0x18],0x80007fff    ; 基地址为0x000B8000，界限0x07FF
mov dword [GDT_START_ADDRESS+0x1c],0x0040920b    ; 粒度为字节

;创建保护模式下平坦模式代码段描述符
mov dword [GDT_START_ADDRESS+0x20],0x0000ffff    ; 基地址为0，段界限为0xFFFF
mov dword [GDT_START_ADDRESS+0x24],0x00cf9800    ; 粒度为4kb，代码段描述符


;初始化描述符表寄存器GDTR
mov word [pgdt], 39      ;描述符表的界限
lgdt [pgdt]

; _____________Selector_____________
;平坦模式数据段选择子
DATA_SELECTOR equ 0x8
;平坦模式栈段选择子
STACK_SELECTOR equ 0x10
;平坦模式视频段选择子
VIDEO_SELECTOR equ 0x18
VIDEO_NUM equ 0x18
;平坦模式代码段选择子
CODE_SELECTOR equ 0x20

in al,0x92                         ;南桥芯片内的端口
or al,0000_0010B
out 0x92,al                        ;打开A20

cli                                ;禁用中断
mov eax,cr0
or eax,1
mov cr0,eax                        ;设置PE位

jmp dword CODE_SELECTOR:protect_mode_begin

;16位的描述符选择子：32位偏移
;清流水线并串行化处理器
[bits 32]
protect_mode_begin:

mov eax, DATA_SELECTOR                     ;加载数据段(0..4GB)选择子
mov ds, eax
mov es, eax
mov eax, STACK_SELECTOR
mov ss, eax
mov eax, VIDEO_SELECTOR
mov gs, eax

mov ecx, protect_mode_tag_end - protect_mode_tag
mov ebx, 80 * 2
mov esi, protect_mode_tag
mov ah, 0x3
output_protect_mode_tag:
    mov al, [esi]
    mov word[gs:ebx], ax
    add ebx, 2
    inc esi
    loop output_protect_mode_tag

jmp $ ; 死循环

pgdt dw 0    ; pgdt 将占据48位，前16位为界限，在这里是39，后32位是起始地址
    dd GDT_START_ADDRESS

bootloader_tag db 'bootloader'
bootloader_tag_end:

protect_mode_tag db 'enter protect mode'
protect_mode_tag_end:

代码分析：

进入保护模式需要4个过程：

准备GDT，用lgdt指令加载GDTR信息。
打开第21根地址线。//扩大内存访问空间是保护模式的出现背景
开启cr0的保护模式标志位。

远跳转，进入保护模式。

怎么做：

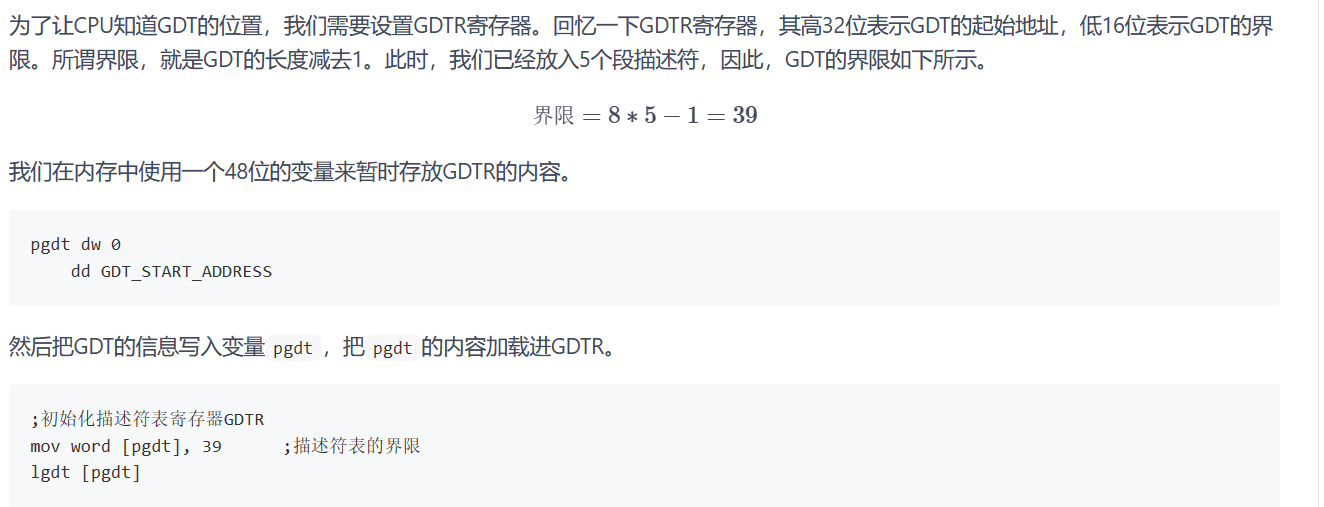

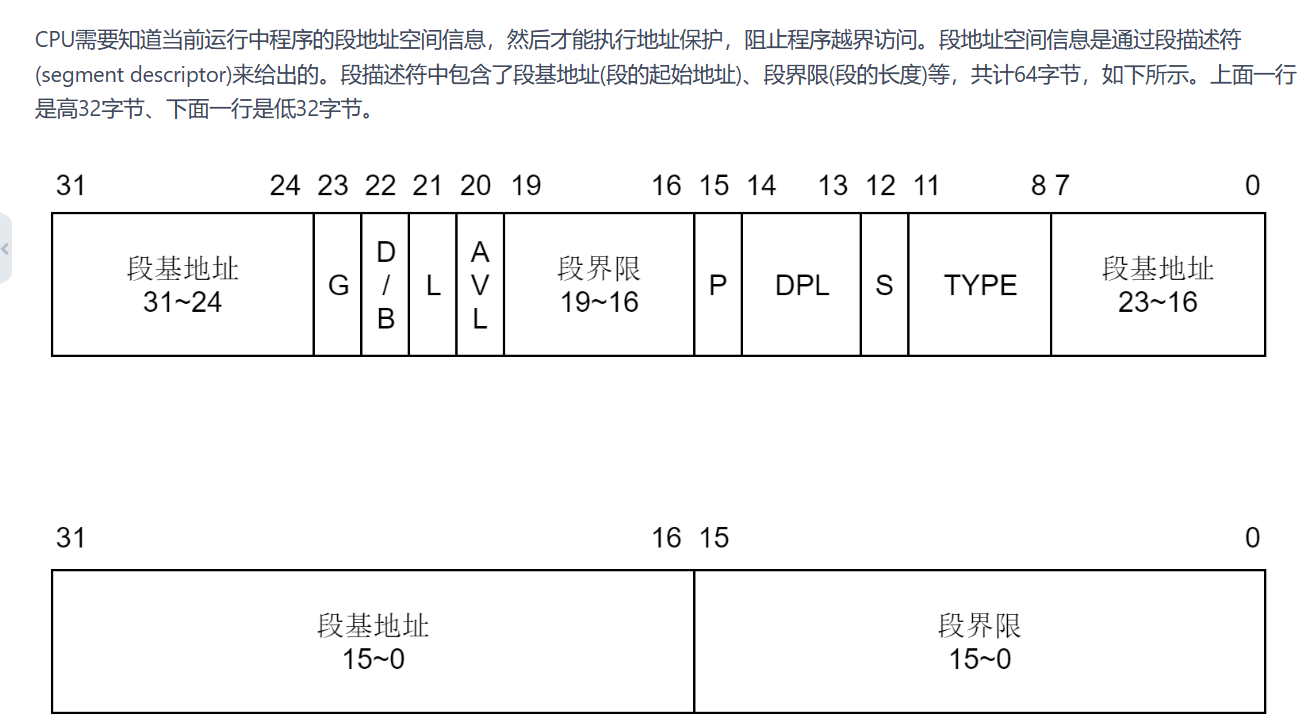

GDTR是一个x86架构专用寄存器，是48位存储全局描述符表的寄存器，在这里我们先把GDT信息存储在内存中，然后使用lgdt指令加载到该寄存器，修改全局描述符表信息。
```
0
1
mov word [pgdt], 39      ;描述符表的界限
lgdt [pgdt]
```

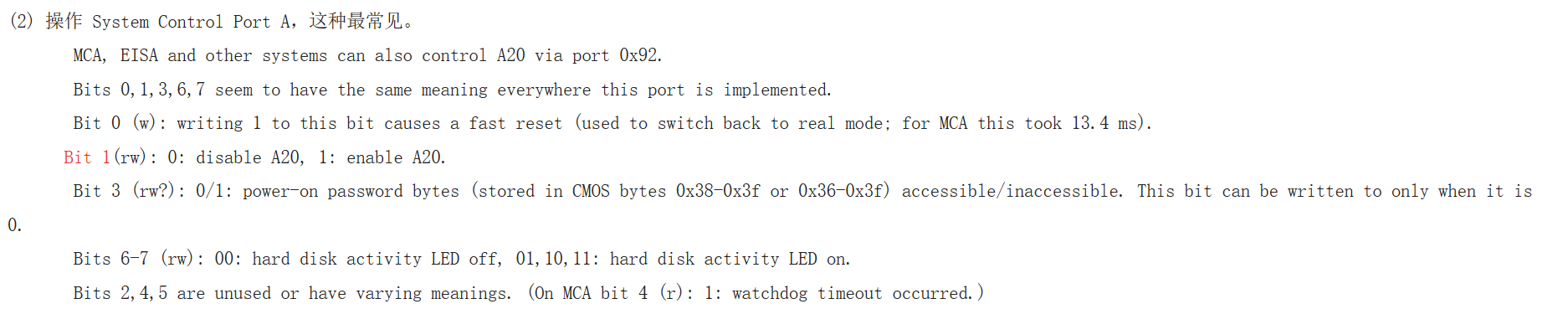

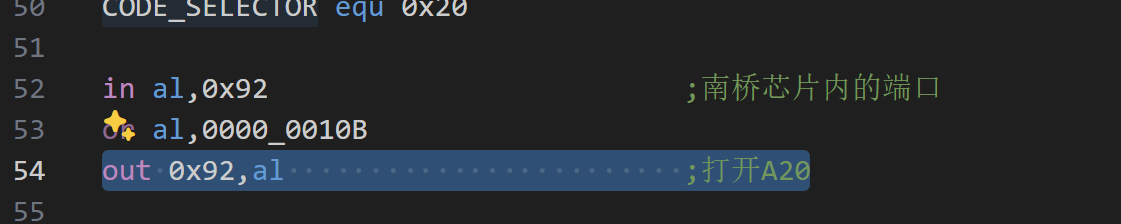

南桥芯片0x92端口的第二位控制第二十条地址线的开关，将其置为1就能打开第二十条地址线；

使用与方法可以将其置为一

in al,0x92                         ;南桥芯片内的端口
or al,0000_0010B					；将第二位置为1
out 0x92,al                        ;打开A20

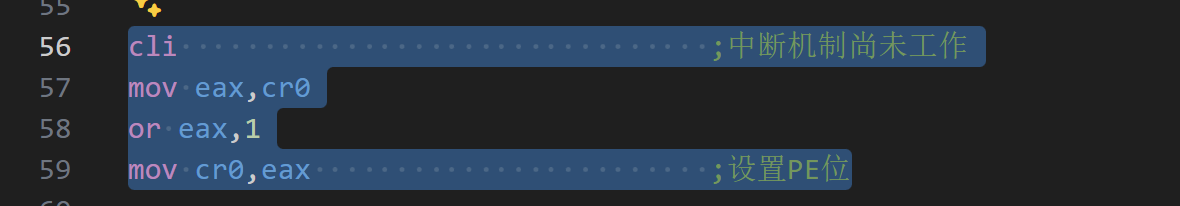

cr0是专用寄存器，将其最低位（protection enable）置为1，就可以启用保护模式。

禁用中断保证当前代码执行

cli                                ;禁用中断
mov eax,cr0
or eax,1
mov cr0,eax                        ;设置PE位

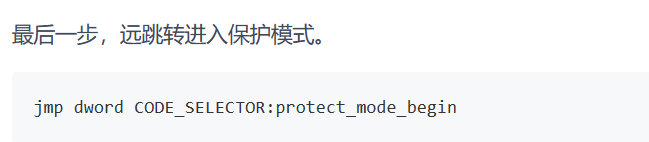

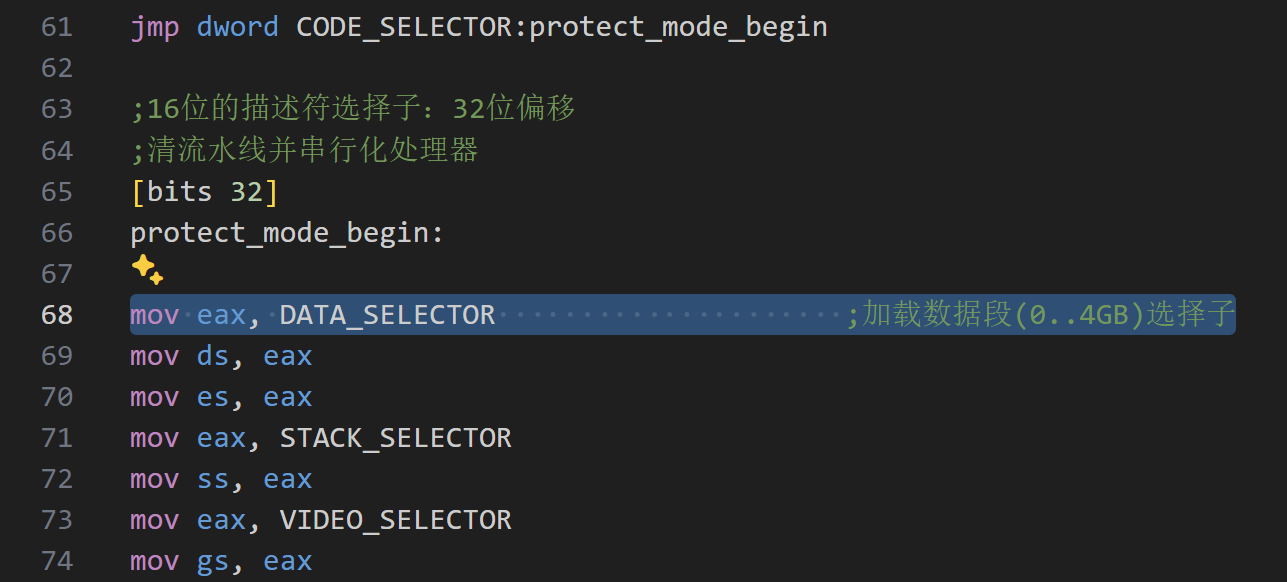

jmp dword CODE_SELECTOR:protect_mode_begin 用于执行跳转到指定代码段的指定地址，进入保护模式下的代码执行。

jmp dword CODE_SELECTOR:protect_mode_begin

;16位的描述符选择子：32位偏移
;清流水线并串行化处理器
[bits 32]
protect_mode_begin:

mov eax, DATA_SELECTOR                     ;加载数据段(0..4GB)选择子
mov ds, eax
mov es, eax
mov eax, STACK_SELECTOR
mov ss, eax
mov eax, VIDEO_SELECTOR
mov gs, eax

编写MBR.asm

与之前的相似，更改了硬盘读取函数的传参方式

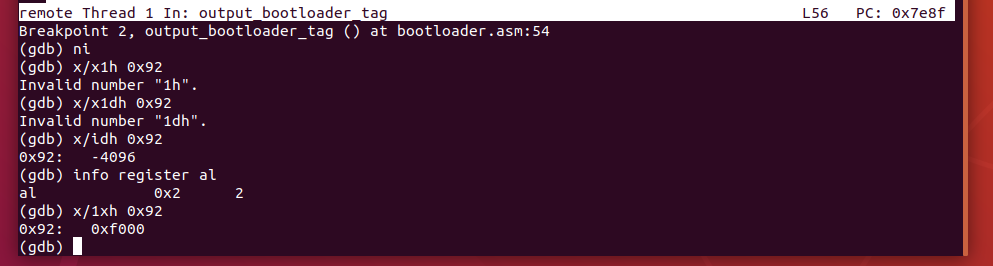

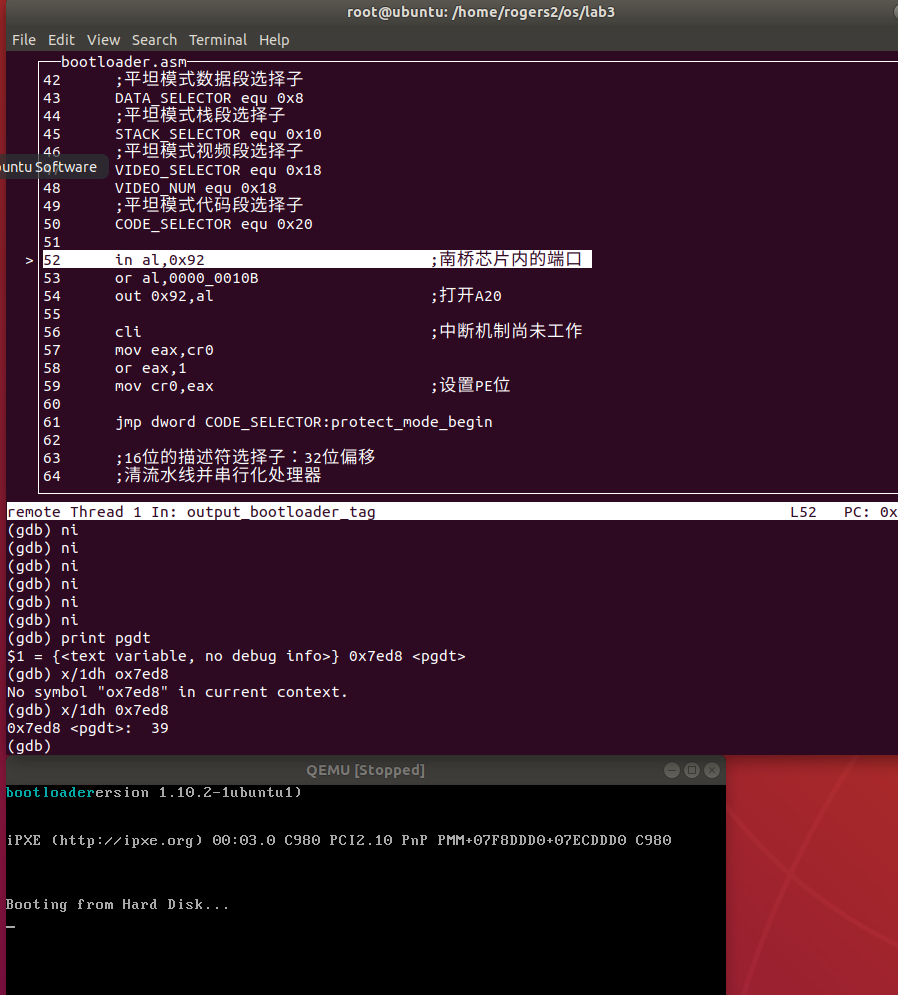

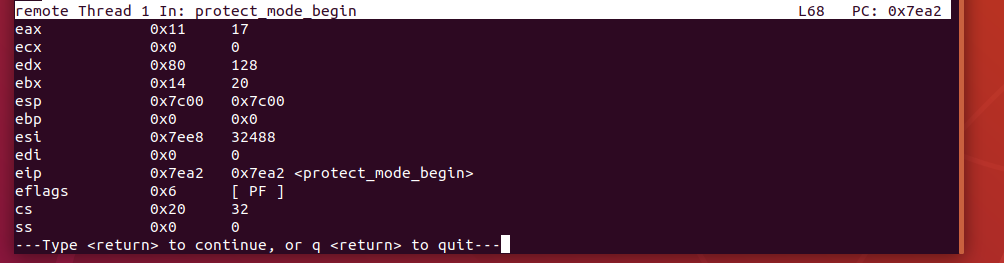

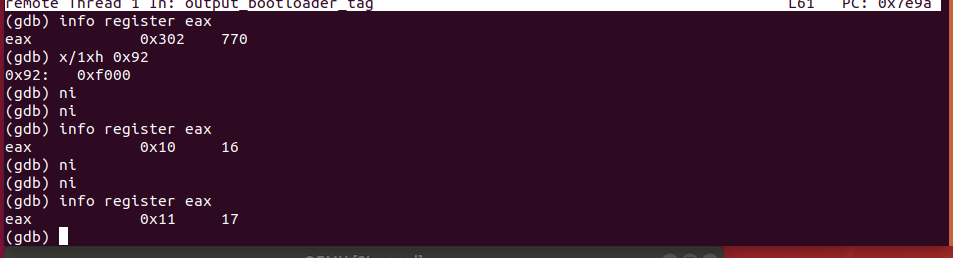

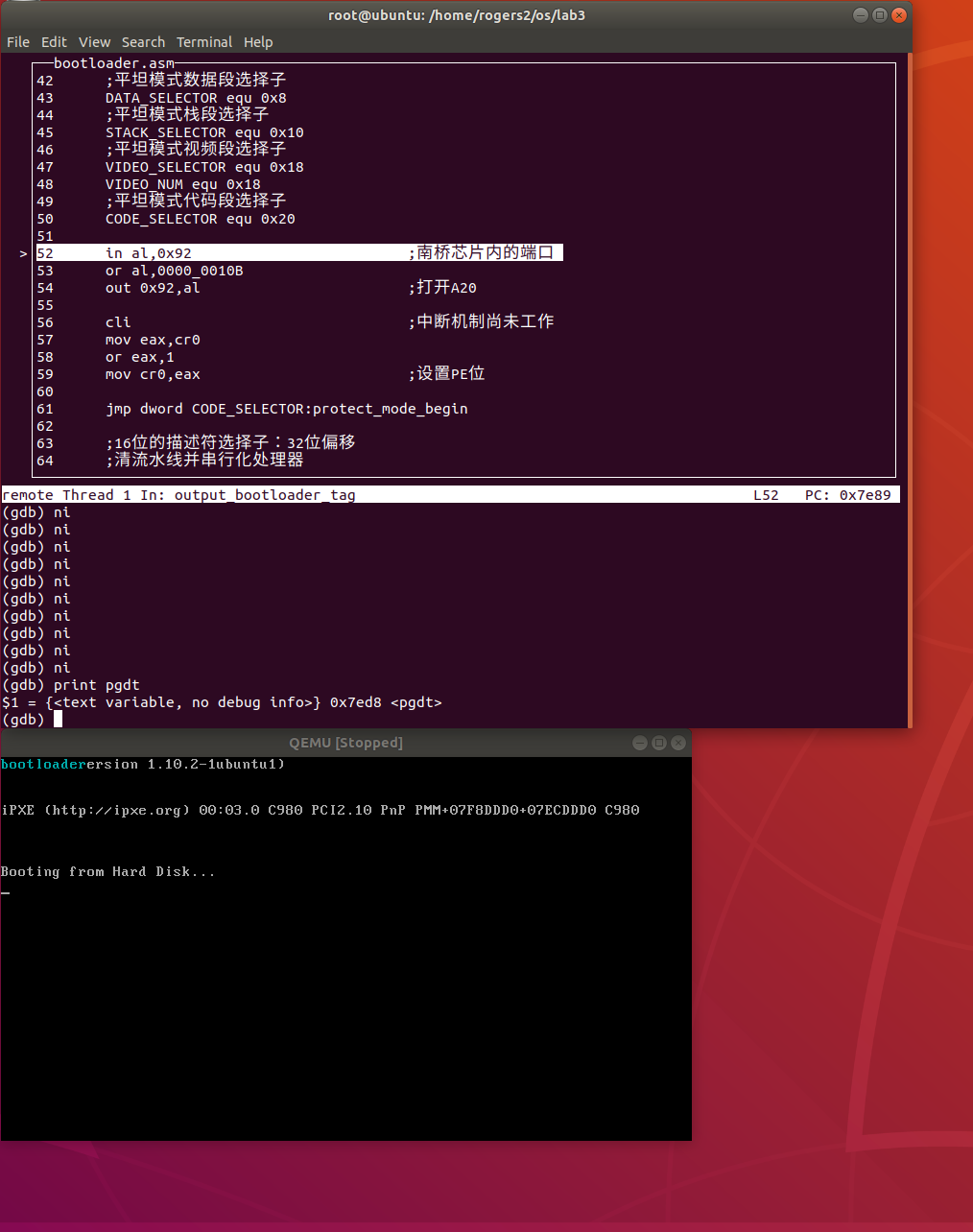

gdb调试：

调用qemu后，没有显示内容

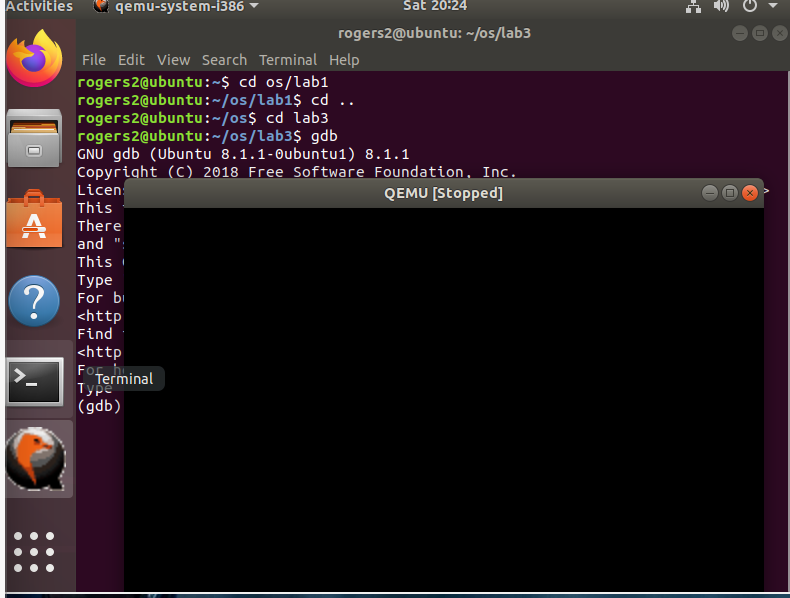

屏幕截图 2024-04-14 112440
